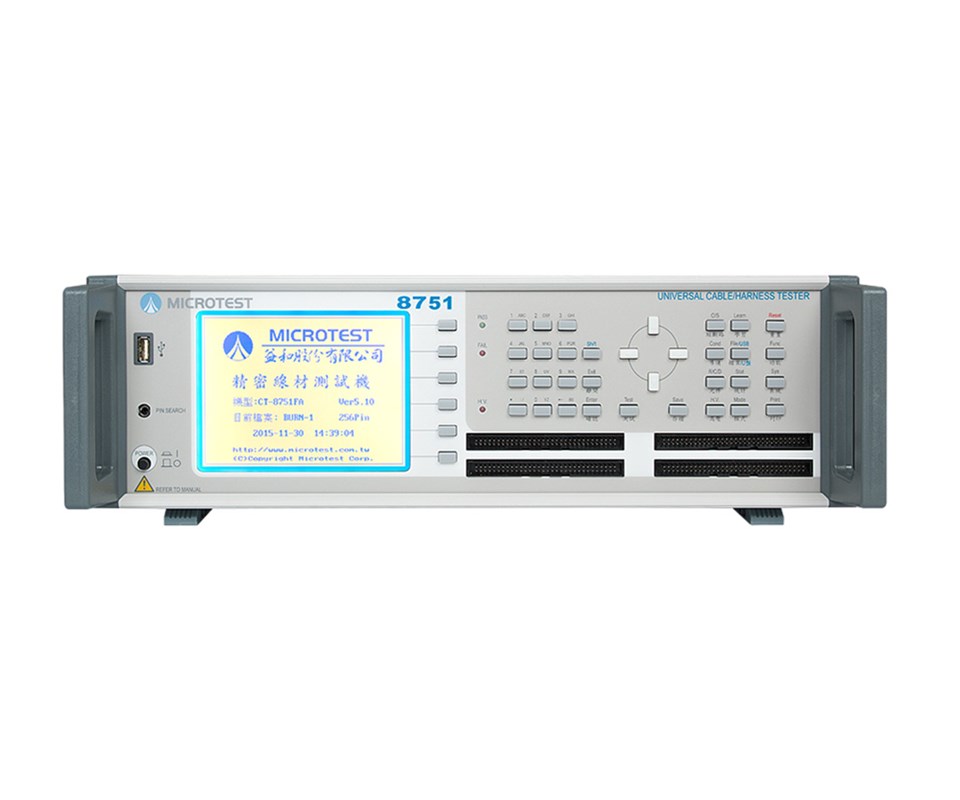

精密四線式線材測試儀器8751N/8751NA/8751FA
<
>
詳細信息
8751精密四線式線材測試儀提供64、128和256三種不同測試點數，并有8751N、8751NA、8751FA系列。在于直流和交流電壓量測數值范圍不同。
益和8751線材測試在量測線路上采用四線式量測法，導通阻抗精度是8740的10倍，可以規避掉轉接治具線造成的阻抗值，讓導通量測更加準確。
測試線材的項目包含: 導通阻抗、瞬間導通、元件測試 ( 電阻、電容、二極體 )、安規測試 (AC 高壓 / 漏電流、DC 高壓 / 漏電流 、絕緣阻抗 )、和短斷路、瞬間斷短路、快速瞬間斷路、短斷路端點判斷及單邊測試。支援RS-232, USB Host, Print, Remote等介面。
可應用在各種線材、連接器、及連接器與線材結合的成品，滿足各式線材多點位的測試需求。
特色：
· 四線式量測導通阻抗 10m?-52?
· 測試點數 64/128/256 點數
· 測試設定檔案數達 500 組以上
· 測試項目：導通阻抗、瞬間導通、元件測試 ( 電阻、電容、二極體)、安規測試 (AC 高壓 / 漏電流、DC 高壓 / 漏電流 、絕緣阻抗 )、和短斷路、瞬間斷短路、快速瞬間斷路、短斷路端點判斷及單邊測試
· 多物測試 ( 多組產品測試 )：標準 4 個 / 擴充后 14 個
· USB Host 接口可存測試檔案和結果，并可更新軟體
· 支援 BAR Code 掃描與列印測試資料
· 快充線材量測可選購外接 DC 電源流擴充盒做線材壓降量測
量測數據
規格
測試項目及量測范圍
進階功能項目
應用范圍：各式線材、各式連接器、線材和連接器組合之成品
益和8751線材測試在量測線路上采用四線式量測法，導通阻抗精度是8740的10倍，可以規避掉轉接治具線造成的阻抗值，讓導通量測更加準確。
測試線材的項目包含: 導通阻抗、瞬間導通、元件測試 ( 電阻、電容、二極體 )、安規測試 (AC 高壓 / 漏電流、DC 高壓 / 漏電流 、絕緣阻抗 )、和短斷路、瞬間斷短路、快速瞬間斷路、短斷路端點判斷及單邊測試。支援RS-232, USB Host, Print, Remote等介面。
可應用在各種線材、連接器、及連接器與線材結合的成品，滿足各式線材多點位的測試需求。
特色：
· 四線式量測導通阻抗 10m?-52?
· 測試點數 64/128/256 點數
· 測試設定檔案數達 500 組以上
· 測試項目：導通阻抗、瞬間導通、元件測試 ( 電阻、電容、二極體)、安規測試 (AC 高壓 / 漏電流、DC 高壓 / 漏電流 、絕緣阻抗 )、和短斷路、瞬間斷短路、快速瞬間斷路、短斷路端點判斷及單邊測試
· 多物測試 ( 多組產品測試 )：標準 4 個 / 擴充后 14 個
· USB Host 接口可存測試檔案和結果，并可更新軟體
· 支援 BAR Code 掃描與列印測試資料
· 快充線材量測可選購外接 DC 電源流擴充盒做線材壓降量測
量測數據
| 型號 | 8751N | 8751NA | 8751FA |
| 量測方法 | 四線式 | ||
| 量測點數 | 64/128/256 | ||
| AC 高壓 | - | 100-700V | 100-1000V |
| DC 高壓 | 50-1000V | 50-1000V | 50-1500V |
| 高壓輸出準確度 | ±5% | ||
| 高壓量測精準度 | ±5% | ||
| 額定輸出 | 5Vdc | ||
| 高壓量測時間 | 0.01秒 - 60秒 | ||
| 線材規格要求 | 最大容許電容量 5μF | ||
| 測試掃描模式 | 自動 / 手動 / 外部 | ||
| 量測訊號 | 低電壓量測訊號 | ||
| 控制面版 | 系統 / 快速 / 編輯 / 功能按鍵群組 | ||
| 指示器 | Pass / Fail ( LED) / 紅綠指示燈 / 畫面顯示 / 聲響 | ||
規格
| 儲存記憶體 | 最多500組測試設定檔案 |
| 電源需求 | 固定電壓 115/230 Vac ±10% |
| 頻率 60/50Hz | |
| 介面 | RS-232, USB Host, Print, Remote |
| 啟動方式 | 手動、 自動、 Remote Control |
| 液晶螢幕顯示 | 320*240 解析度圖形液晶顯示 |
| 操作環境 | 溫度：0℃-40℃ 濕度：RH≦75% |
| 外觀尺寸 (W*H*D) |
8751(64) - 435x145x406 mm 8751(128) - 435x145x406 mm 8751(256) - 435x190x406 mm |
| 重量 |
8751(64) - 8.44 kg 8751(128) - 9.3 kg 8751(256) - 14 kg |
測試項目及量測范圍
| 測試項目 | 量測范圍 |
| 導通阻抗 | 10mΩ-52Ω |
| 瞬間導通 | 1mΩ-52Ω |
| AC 高壓漏電流 | 0.01mA -5mA |
| DC 高壓漏電流 | 0.1µA-1000µA |
| DC高壓絕緣 | 1MΩ-1.2GΩ |
| 短斷路/瞬間斷短路/快速瞬間斷路 | 2kΩ-100kΩ |
| 電阻-量測范圍 | 100mΩ-20MΩ |
| 電平信號 | 0.5-3V |
| 電流信號 | 10mA |
| 電容-量測范圍 | 10pF-3µF |
| 頻率信號 | AUTO檔位 (可選) 48Hz/480Hz/4.8kHz/48kHz |
| 電平信號 | 0.3V-1.2V |
| 二極體 | 0-6.8V |
| 單邊測試 | 可單邊測試 |
| 短斷路端點判斷 | 可判斷短斷路端點 |
| 可程式化連續測試 |
| 自動找點 |
| 自動診斷 |
