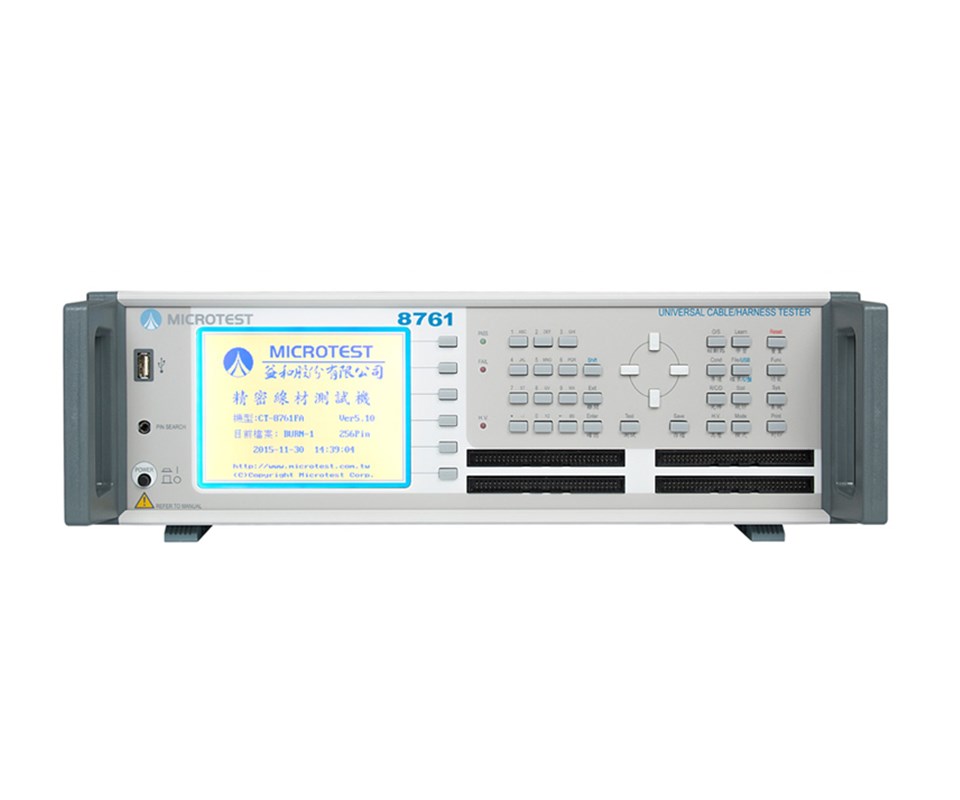

精密四線式線材測試儀器8761N/8761NA/8761FA

8751精密四線式線材測試儀提供64、128和256三種不同測試點數，并有8751N、8751NA、8751FA系列。在于直流和交流電壓量測數值范圍不同。

益和8751線材測試在量測線路上采用四線式量測法，導通阻抗精度是8740的10倍，可以規避掉轉接治具線造成的阻抗值，讓導通量測更加準確。

測試線材的項目包含: 導通阻抗、瞬間導通、元件測試 ( 電阻、電容、二極體 )、安規測試 (AC 高壓 / 漏電流、DC 高壓 / 漏電流 、絕緣阻抗 )、和短斷路、瞬間斷短路、快速瞬間斷路、短斷路端點判斷及單邊測試。支援RS-232, USB Host, Print, Remote等介面。
可應用在各種線材、連接器、及連接器與線材結合的成品，滿足各式線材多點位的測試需求。


 特色：
· 四線式量測導通阻抗 10m?-52?
· 測試點數 64/128/256 點數
· 測試設定檔案數達 500 組以上
· 測試項目：導通阻抗、瞬間導通、元件測試 ( 電阻、電容、二極體)、安規測試 (AC 高壓 / 漏電流、DC 高壓 / 漏電流 、絕緣阻抗 )、和短斷路、瞬間斷短路、快速瞬間斷路、短斷路端點判斷及單邊測試
· 多物測試 ( 多組產品測試 )：標準 4 個 / 擴充后 14 個
· USB Host 接口可存測試檔案和結果，并可更新軟體
· 支援 BAR Code 掃描與列印測試資料
· 快充線材量測可選購?fù)饨?DC 電源流擴充盒做線材壓降量測




量測數據

型號	8751N	8751NA	8751FA
量測方法	四線式
量測點數	64/128/256
AC 高壓	-	100-700V	100-1000V
DC 高壓	50-1000V	50-1000V	50-1500V
高壓輸出準確度	±5%
高壓量測精準度	±5%
額定輸出	5Vdc
高壓量測時間	0.01秒 - 60秒
線材規格要求	最大容許電容量 5μF
測試掃描模式	自動 / 手動 / 外部
量測訊號	低電壓量測訊號
控制面版	系統 / 快速 / 編輯 / 功能按鍵群組
指示器	Pass / Fail ( LED) / 紅綠指示燈 / 畫面顯示 / 聲響




規格

儲存記憶體	最多500組測試設定檔案
電源需求	固定電壓 115/230 Vac ±10%
	頻率 60/50Hz

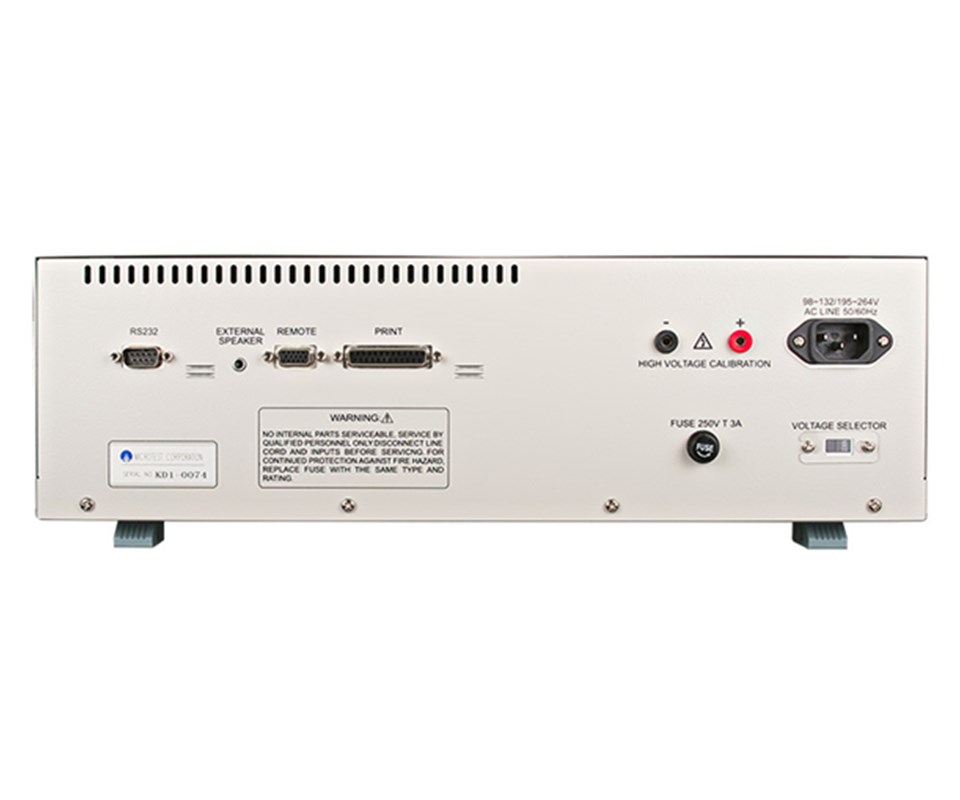

介面	RS-232, USB Host, Print, Remote
啟動方式	手動、 自動、 Remote Control
液晶螢?zāi)伙@示	320*240 解析度圖形液晶顯示
操作環境	溫度：0℃-40℃ 濕度：RH≦75%
外觀尺寸 (W*H*D)	8751(64) - 435x145x406 mm 8751(128) - 435x145x406 mm 8751(256) - 435x190x406 mm
重量	8751(64) - 8.44 kg 8751(128) - 9.3 kg 8751(256) - 14 kg



測試項目及量測范圍

測試項目	量測范圍
導通阻抗	10mΩ-52Ω
瞬間導通	1mΩ-52Ω
AC 高壓漏電流	0.01mA -5mA
DC 高壓漏電流	0.1µA-1000µA
DC高壓絕緣	1MΩ-1.2GΩ
短斷路/瞬間斷短路/快速瞬間斷路	2kΩ-100kΩ
電阻-量測范圍	100mΩ-20MΩ
電平信號	0.5-3V
電流信號	10mA
電容-量測范圍	10pF-3µF
頻率信號	AUTO檔位 (可選) 48Hz/480Hz/4.8kHz/48kHz
電平信號	0.3V-1.2V
二極體	0-6.8V
單邊測試	可單邊測試
短斷路端點判斷	可判斷短斷路端點

進階功能項目

可程式化連續測試

自動找點

自動診斷

應用范圍：各式線材、各式連接器、線材和連接器組合之成品
