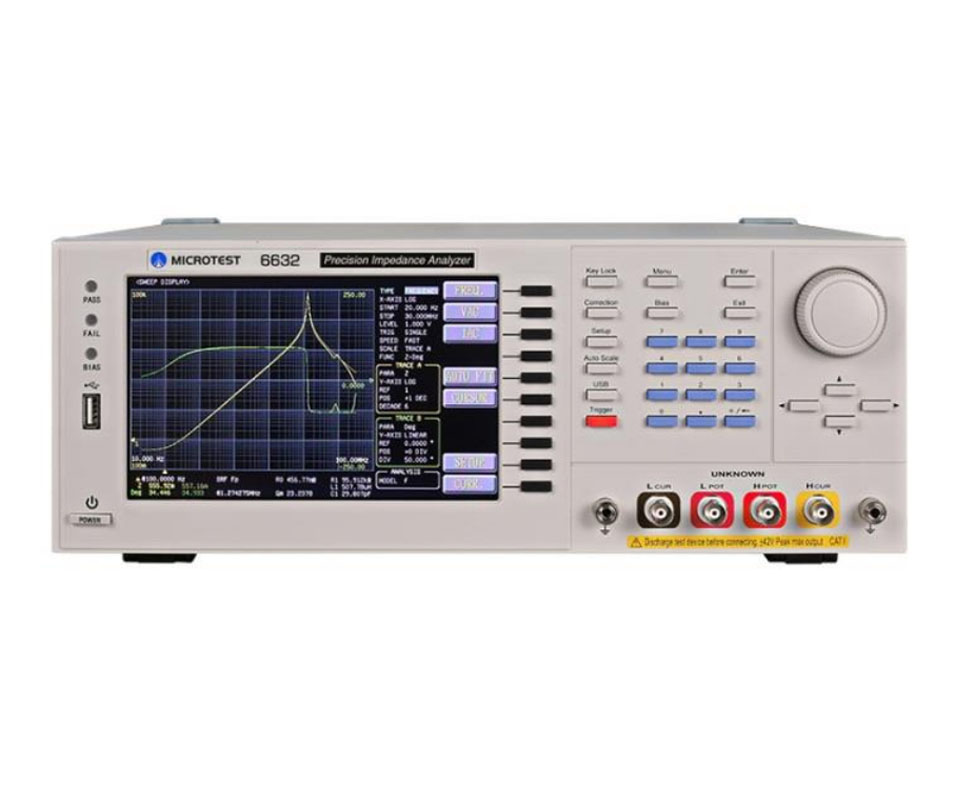

精密阻抗分析儀器型號6632

　　蘇州騰斯凱提供精密阻抗分析儀 型號：6632，共有6種頻率可供選擇(10 Hz 至1/3/5/10/20/30 MHz)，能進行交流信號的LCR測試，測試頻率和測試級別可進行連續變化的調節。6632精密阻抗分析儀可在不同測試、模式條件下，連續地進行高速測試工作。提供輸出阻抗25?/100?可切換，ALC補償，多步測試;BIN分類及比較器功能在自動元件生產時進行良品與不良品分類。內建直流偏置電壓±12V，并可選購外掛直流偏置電壓/電流 0到±40V/±100mA，精準量測壓電陶瓷材料之導納圓繪圖，提供量測電容之直流電壓特性;及選購等效電路分析功能支援7種不同的參數模型(三元件、四元件)，可協助客戶模擬元件的等效參數值。可搭配 6210, 6220,或6240直流偏流源測試系統。且支援RS-232、GPIB、Handler、LAN、USB Host/Device 等介面。

　　6632精密阻抗分析儀可搭配各種測試治具和配件使用，例如介電常數測試治具FX-0000C7，材料的介電數值 εr'、εr"可以直接通過內置在儀器中的內建公式計算出來。評估PCB空板、陶瓷板等。采用液體介電治具FX-000C20對電化學材料進行性能評價。利用導磁系數測試治具FX-0000C8，儀器內置公式直接計算出各種環形磁芯或鐵氧體磁芯和電磁屏蔽涂層材料的導磁系數 μr'、μr"。內置公式使測量步驟更容易和更快。

　　精密阻抗分析儀特色：

　　1.提供電表模式、多步測試、圖形掃圖、等效電路模型分析

　　2.適用于研發、制程、實驗室等檢測領域

　　3.自動電平控制 (ALC) 功能

　　4.信號源頻率范圍：DC, 10Hz-1/3/5/10/20/30MHz

　　5.輸出阻抗 25Ω/100Ω 可切換

　　6.內建直流偏置電壓 ±12 V，可另選購外掛直流偏置電壓 0 到 ±40V/ 電流 ±100mA

　　7.開路 / 短路 / 負載校正功能

　　8.電表模式下最多可顯示四個元件參數，電感值及 DCR 值可同時顯示

　　9.可搭配 DC BIAS 6210/6220/6240

　　10.基本阻抗量測精度 ±0.08% ( 典型值 ±0.05%)

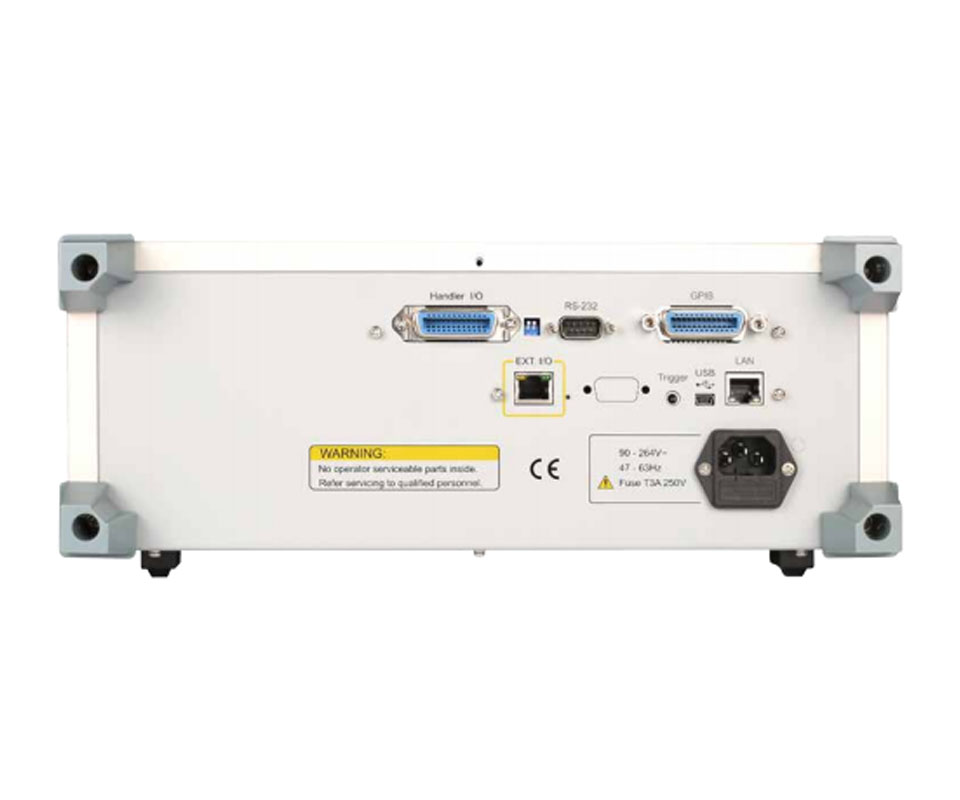

　　11.支援 RS-232、GPIB、Handler、LAN、USB Host/Device 等介面

　　12.可加購電腦連線軟體

　　13.精準量測壓電陶瓷材料之導納圓繪圖，并提供量測電容之 C-V 曲線

　　14.超快量測速度 < 3mS>

　　15.可同時量測和顯示自動元件分類：比較器功能及 Handler 接口 BIN分類功能

　　16.并搭配多樣治具，如 : 液態介電、介電治具和導磁系數量測

　　精密阻抗分析儀具有測量精度高和通用性強的特點，對于工作環境復雜和應用程式高的一起測試，提供了更好的選擇，適用于包括半導體、元件制造、來料檢驗等行業及研發單位、實驗室等場合。
