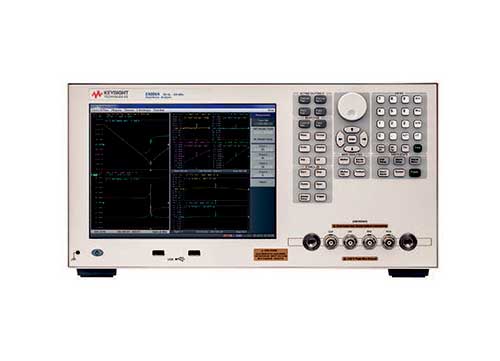

E4990A阻抗分析儀keysight

詳細信息

　　主要特性與技術指標

　　5 種頻率選件;20 Hz 至 10/20/30/50/120 MHz，可升級

　　±0.08%(±0.045% 典型值)基本阻抗測量精度

　　25 mΩ 至 40 MΩ 寬阻抗測量范圍(10% 測量精度范圍)

　　測量參數：|Z|、|Y|、è、R、X、G、B、L、C、D、Q、復數 Z、復數 Y、Vac、Iac、Vdc、Idc

　　內置直流偏置源：0 V 至 ±40 V，0 A 至 ±100 mA

　　增強測量速度選件(選件 001。僅適用于 10M/20M/30M/50M 選件)

　　10.4 英寸彩色 LCD 觸摸屏可顯示 4 個通道和 4 條跡線

　　數據分析功能：等效電路分析、極限線測試

　　描述

　　E4990A 阻抗分析儀具有 20 Hz 至 120 MHz 的頻率范圍，可在寬阻抗范圍內提供業界出色的 0.045%(典型值)基本精度，并且內置 40 V 直流偏置源。等效電路分析功能支持 7 種不同的多參數模型，可幫助您仿真元器件的等效參數值。

　　5 種頻率選件(20 Hz 至 10/20/30/50/120 MHz)以及頻率升級選件使您可以根據新的投資額度選購適合的選件。

　　使用增強測量速度選件(選件 001)，低頻(10M/20M/30M/50M)E4990A 現在的速度可以媲美旗艦產品 120-MHz E4990A。該選件適合降低總體測試成本，可以讓工程師精確地評估諧振器或電感器等元器件，并且通過對每一個器件執行多點測量或者測量多個被測器件來完成質檢。

　　E4990A 支持多款測試附件，因此能夠降低測量復雜性并提高可靠性。

　　無論您是從事研發、質保還是質檢工作，E4990A 都可以幫助您出色地表征和測試電子元器件、半導體器件和材料。

　　應用示例：

　　無源元器件：電容器、電感器、鐵氧體磁珠、電阻器、變壓器或晶體/陶瓷諧振器的阻抗測量。

　　半導體元器件：變容二極管的 C-V 特征分析。二極管、晶體管、放大器或 MEMS 的阻抗測量。

　　其他元器件：印刷電路板元器件的阻抗測量。

　　介電材料：塑料、陶瓷和印刷電路板的介電常數和損耗因數測試。

　　磁性材料：鐵氧體、非晶體的導磁率和損耗因數測試。
