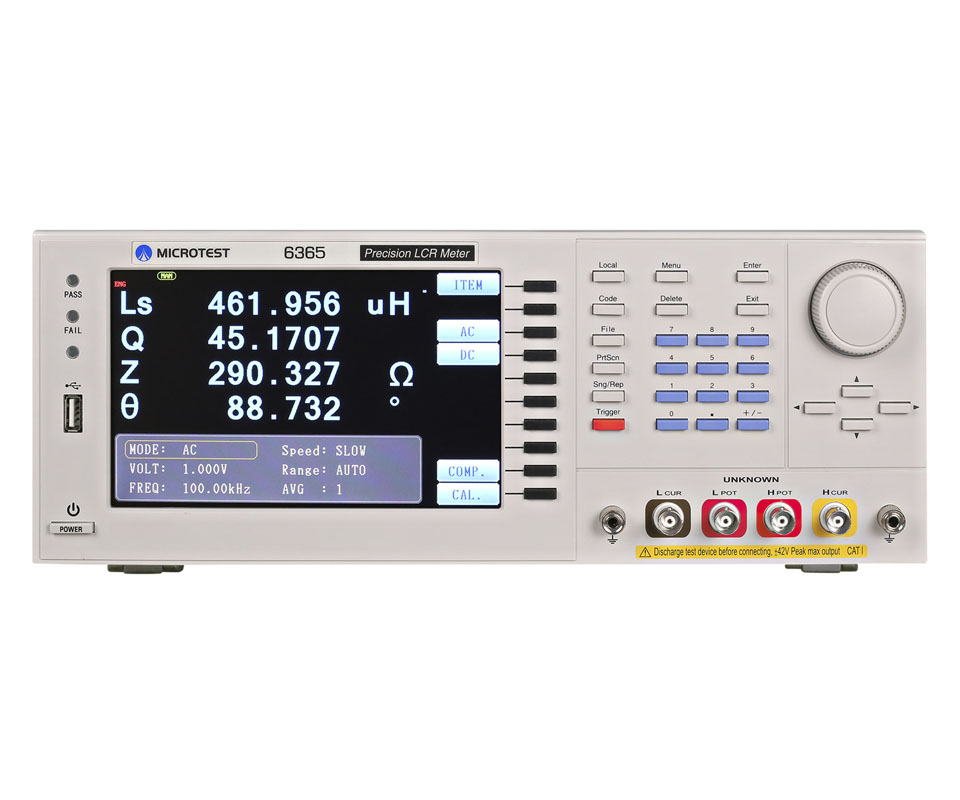

經濟型 LCR (電橋) 測試儀6364

詳細信息

6364經濟型 LCR 電橋具備高精確度、速度，且經濟型多功能，測試頻率范圍從10Hz~100kHz。基本精確度±0.05%，螢?zāi)划嬅婵梢酝瑫r(shí)顯示四個參數。具多步列表功能，最多可以設定8組。低頻率6365A(0.1Hz~200kHz)可量測容量大的鋁電解電容。支援USB Host、RS-232、GPIB、Handler、LAN等介面。可選購電腦連線軟體進行圖形繪圖分析。適用于生產制造、品保或進料檢驗或自動化檢測部門。

特色：
· 量測頻率 10Hz-100kHz
· ±0.05% 基本精確度
· 低頻率6565A(0.1Hz~200kHz)可有效測量容量大的鋁電解電容
· 同時顯示四個量測參數
· 量測比較功能

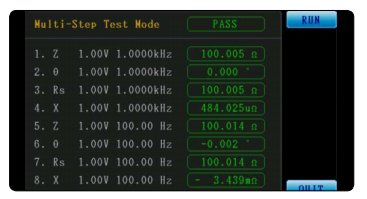

· 多步列表測試功能，最多可設定 8 組

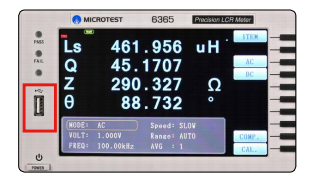

· USB Host 可存取測試畫面及數據
· 支援 RS-232、GPIB、Handler、LAN、USB Host 等介面
· 適用于生產制造、品保或進料檢驗或自動化檢測領域

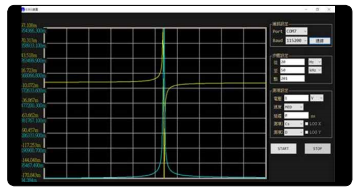

· 可加購電腦連線軟體
量測數據


型號	6364
量測頻率	10Hz-100kHz
測量頻率點數	可程式
頻率最小解析度	五位數
頻率輸出精準度	±0.01%
基本精確度	±0.05%
AC 測試信號位準	10mV至2Vrms (1m Vrms 解析度)
DC 測試信號位準	10mV至2V (1m Vrms 解析度)
輸出阻抗	100Ω
AC / DC 量測速度	8mS

規格


測試值判斷模式	依主參數或次參數設定上下限
等效電路模式	串聯/并聯
量測模式	LCR Meter模式、多步列表
測試檔位	自動/鎖定
指示器	Pass/Fail
校正	開路/短路
多步列表測試	最多8個步驟
內建儲存	128組LCR Meter測試設定文件，多步測試可存8組
USB Host	測試畫面及數據
觸發測試方式	自動、手動、RS-232、GPIB、Handler

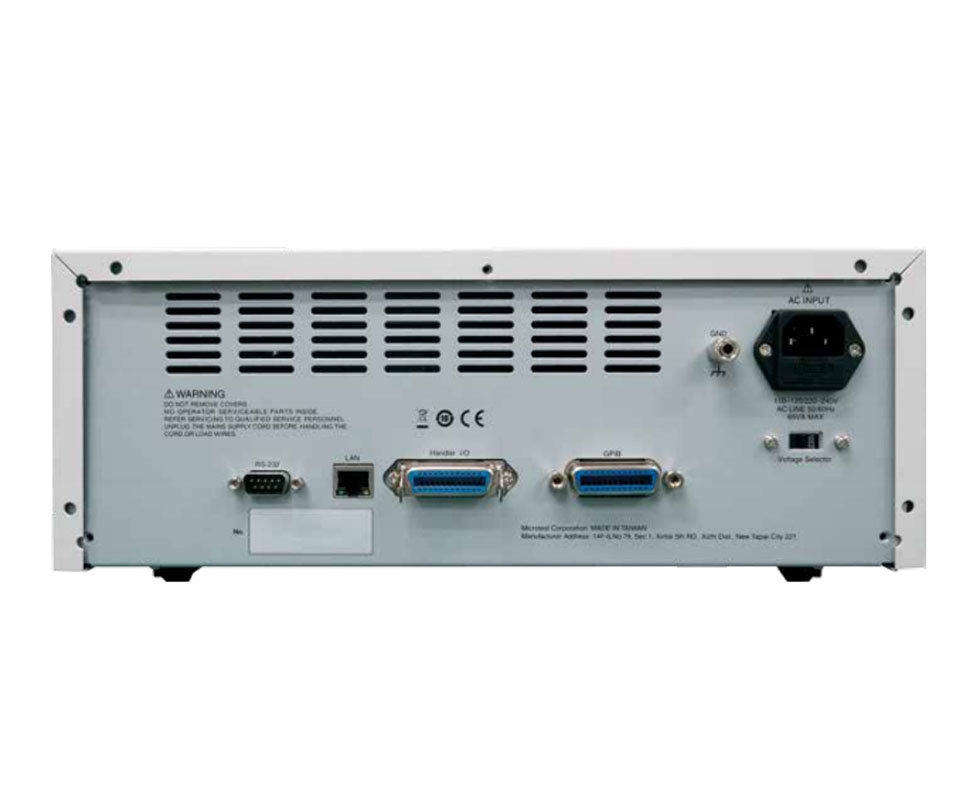

介面	USB Host、RS-232、GPIB、Handler、LAN
電源需求	電壓 98-132Vac or 195-264Vac (可切換)
	頻率 47-63Hz
液晶螢?zāi)?/td>	7吋TFT, 彩色顯示 (800*480)
操作環境	溫度：10-40℃、濕度：20-90%RH
外觀尺寸 (WHD)	358x148x343 mm
重量	3 Kg

參數量測范圍


｜Z｜ R X	0.001mΩ - 99.999MΩ
｜Y｜ G B	0.1nS - 99.999S
Cs Cp	0.01pF - 9.9999F
Ls Lp	0.1nH - 99.999KH
D	0.00001 - 9.9999
Q	0.1 - 9999.9
DCR	0.001mΩ - 99.999MΩ
Δ%	-9999% - 9999%
Θ	±0.001 ~ ±180.000deg

應用范圍
電阻、電容、電感、震蕩器、感應器、延遲線、濾波器、共振器
