FFC軟板測試方案
<
>
詳細信息
FFC軟板測試方案
一. 測試項目：
1. 短斷路測試。
2. 溫控電阻測試(NTC或PT系例)。
3. 焊接電阻測試(小于60微歐)
4. 交直流耐壓測試
5. 直流絕緣電阻測試。
二. 設備特點：
1. 電腦化操作(所有產品規格在電腦端設定)。
2. 導通與高壓功能一體測試。
3. 掃碼啟動
4. 測試完成后數據自動存儲。
5. 測試完成后自動打印標簽
6. MES對接。
三. 設備規格：
項目 | 產品規格 |
測試點位 | 低壓點位：72點/126點/252點；高壓點位：8通道、16通道、32通道 |
斷/短路 | 1KΩ ~ 50KΩ |
導通 | 1uΩ ~ 50.0Ω |
電阻 | Max.10.0MΩ |
絕緣電阻 | 電壓：0?1KV測試范圍：1MΩ ~ 10GΩ |
AC耐壓 | 電壓：100V?5KV漏電流： 0?20mA |
DC耐壓 | 電壓范圍：100V?6KV 漏電流：0~5mA |
測試時間： | 0?999秒 |
四. 測試界面圖：
五. 設備架構框圖：

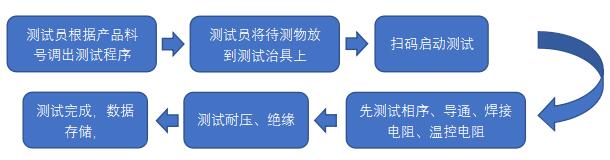

六. 測試流程圖：
七. 測試設備架構：
設備尺寸：長*寬*高=800mm*600mm*1650mm
(備注：測試桌客戶提供)
八. 測試項目：
