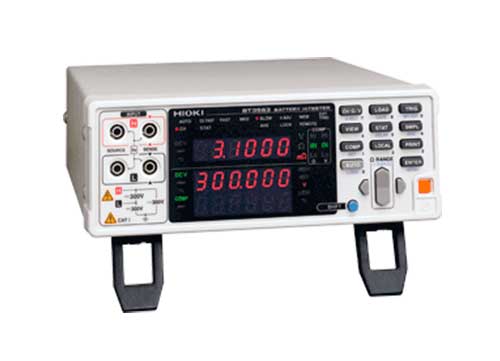

BT3563電池內阻測試儀

BT3563/BT3563-01

BT3562/BT3562-01

最大輸入電壓

額定輸入電壓：DC±300V
對地間最大額定電壓：DC 300V

額定輸入電壓：DC±60V
對地間最大額定電壓：DC 70V

電阻測量量程

3mΩ (最大顯示3.1000mΩ，分辨率0.1μΩ)～3000Ω量程 (最大顯示3100.0Ω，分辨率100mΩ)，7檔切換
測量精度：±0.5% rdg. ±5 dgt. (30mΩ～3000Ω量程EX.FAST時加上±3 dgt.，FAST/MEDIUM時加上±2 dgt.)
±0.5% rdg. ±10 dgt. (3mΩ量程，EX.FAST時加上±30 dgt.，FAST時加上±10 dgt.,MEDIUM時加上±5 dgt.)
測量源頻率：1 kHz ±0.2 Hz，測試電流：100 mA (3mΩ量程) ～10 μA (3000Ω量程)，開路端口電壓： 25 V peak (3/30mΩ量程)， 7 V peak (300mΩ量程)，4V peak (3Ω ～3000Ω量程)

電壓測量量程

DC 6V（分辨率10μV)～ DC 300V (分辨率1mV)，3檔切換

DC 6V (分辨率10μV)～ DC 60V (分辨率 100μV)，2檔切換

測量精度：±0.01%rdg. ±3dgt.（EX.FAST時加上±3dgt.，FAST/MEDIUM時加上±2dgt.）

顯示

電阻31000，電壓600000，LED

采樣時間

EX.FAST：4ms，FAST：12ms，MEDIUM：35ms，SLOW：150ms
※顯示值為最快時，根據測量項目、電壓頻率的不同而不同

整體測量時間

響應時間+采樣時間（電阻/電壓都約10ms的響應時間為參考值，根據被測物的不同而不同）

比較功能

判斷：Hi/IN/Lo（電阻、電壓分別判斷），綜合判斷（PASS/FAIL，電阻判斷結果和電壓判斷結果的AND運算），畫面顯示，蜂鳴，外部I/O輸入（開路集電極，35V，最大DC 50mA）

模擬輸出

僅BT3563-01、BT3562-01機型 電阻測量值（顯示值DC 0V～3.1V）

接口

EXT I/O、RS-232C、打印機（通過RS-232C）、GP-IB（僅-01機型）

體積和重量

215W×80H×295Dmm，2.4kg

附件

電源線×1
