變壓器測試儀5267

詳細信息

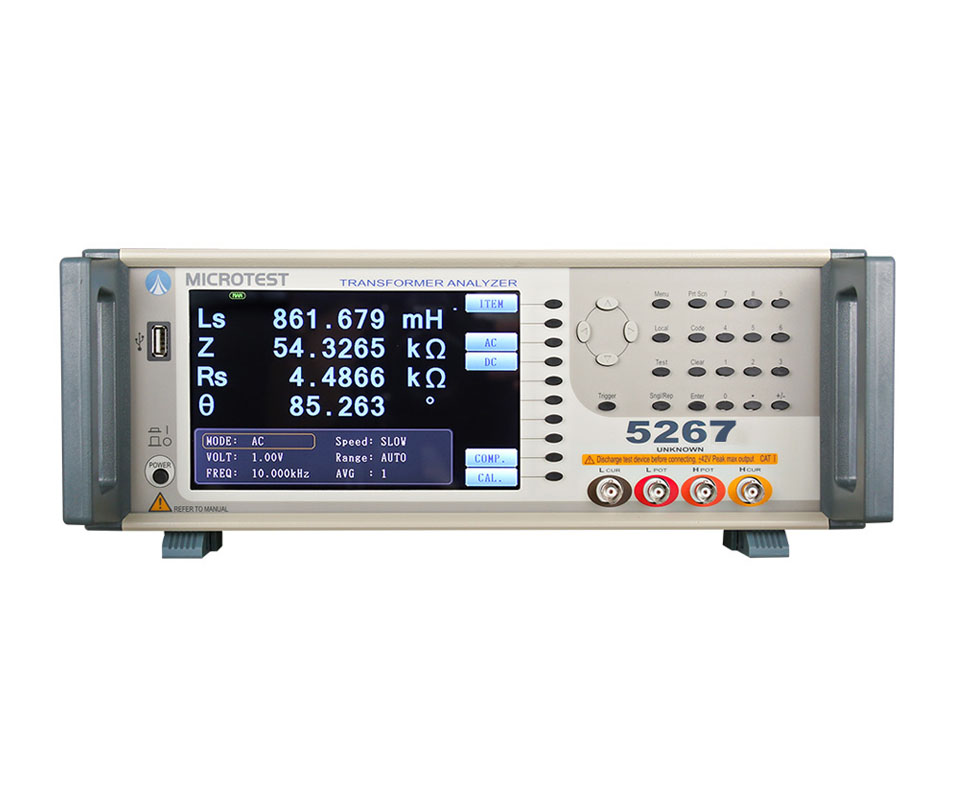

益和 5267 變壓器，測試頻率為 10Hz-1MHz，測試點位為20點。基本精準度 ±0.1%，搭配F5620測試治具(含100mA直流偏置電流)。內建可儲存128組測試檔案。支援RS-232、Handler、LAN、USB Host等介面。適用于各種變壓器進料、檢驗、品保等檢測部門。

特色：
· 量測頻率 10Hz-1MHz
· 20 通道數
· ±0.1% 基本精確度
· 內建 LCR 測試儀，一機兩用，同時顯示四種元件參數
· 可搭配氣動測試治具，含 100mA 直流偏置 (F5620)
· 開路、短路校正功能
· USB Host 可存取設定檔案、測試資料和畫面擷取圖片
· 支援 RS-232、Handler、LAN、USB Host 等介面
· 適用于各種變壓器進料、檢驗、品保等檢測領域

量測數據


測量頻率	10Hz-1MHz
測試通道數	20
測量頻率解析度	五位數
AC測試信號位準	10mV-2Vrms
圈數比頻率	50Hz-200kHz
輸出阻抗	100Ω
LCR 測試儀功能	●
直流偏置電流治具(F5620)	100mA
量測參數項目	電感、阻抗、電容、電抗、電導、電納、導納、交流電阻、品質因子、損耗因子、相位角、直流電阻、漏感、圈數比、平衡、短路

規格


量測模式	LCR測試+變壓器測試
等效電路	串聯、并聯
校正	開路、短路
內建儲存	128組測試檔案
USB Host 儲存	存檔組數取決于USB容量大小
觸發測試方式	自動、手動、外部

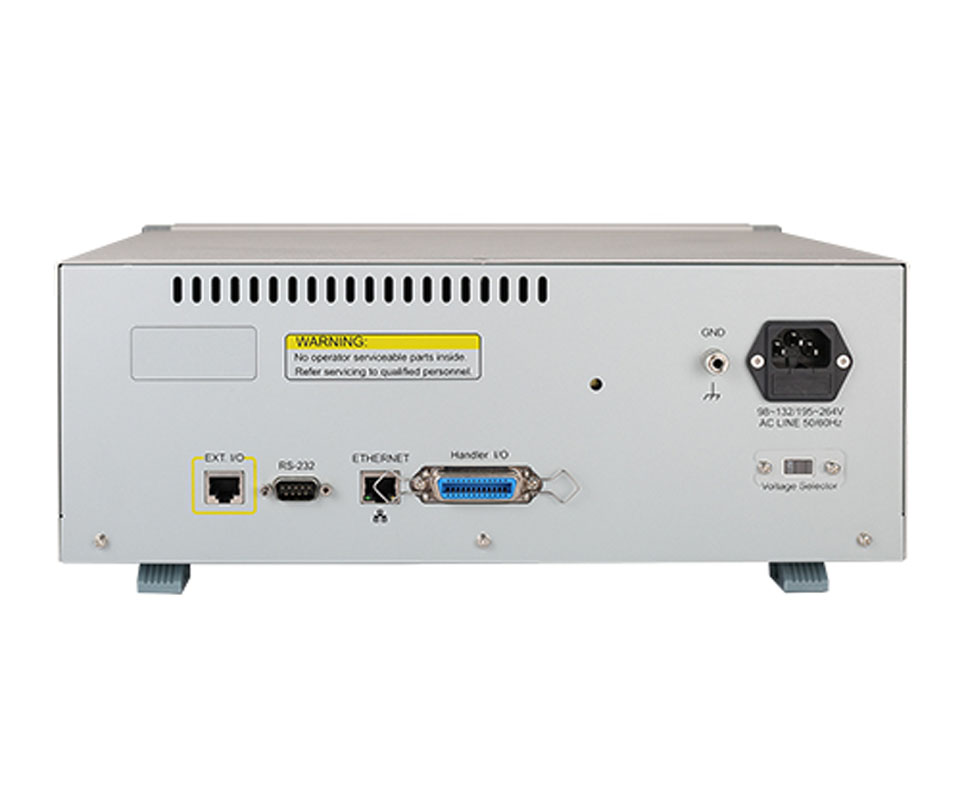

介面	RS-232、Handler、LAN、USB Host、EXT. I/O
電源需求	電壓 98Vac-132Vac 或195Vac-264Vac
電源需求	頻率 47-63Hz
液晶螢幕顯示	7吋TFT, 彩色顯示(800*480)
操作環境	溫度：10℃-40℃、濕度：10-90%RH
外觀尺寸 WHD	344x145x343 mm
重量	9 Kg

參數量測范圍


項目	范圍	基本精準度 (AC 參數為 1KHz)	速度
L, LK	0.1nH ~ 9999.99H	0.1%	25ms
C	0.00001pF ~ 999.99mF	0.1%	25ms
Q,D	0.00001 ~ 99999	0.0005	25ms
Z,X,R	0.00001Ω ~ 99.9999MΩ	0.1%	25ms
Y	0.01nS ~ 99.9999S	0.1%	25ms
θ	-180°~ +180°	0.03°	25ms
DCR	0.1mΩ ~ 99.999 MΩ	0.1%	25ms
Turn	0.1 ~ 99999.9 turns	0.5%	50ms
Pin-Short	12 pairs, between pin to pin	--	15ms

應用范圍
電源變壓器、通訊變壓器、電子變壓器
