阻抗分析儀的工作原理與性能評估

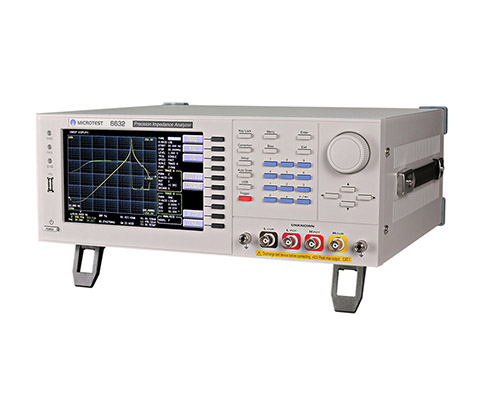

阻抗分析儀是一種用于測量電路、電子器件或材料阻抗的儀器。其工作原理和性能評估與具體的阻抗測量技術和儀器設計有關。以下是一般性的阻抗分析儀的工作原理和性能評估的一些方面：

工作原理：

測量技術： 阻抗分析儀使用不同的測量技術，如反射系數法、傳輸系數法等。反射系數法通過測量反射系數來推導阻抗，而傳輸系數法則通過測量傳輸系數來計算阻抗。具體選擇取決于應用和頻率范圍。

信號源和探測器： 阻抗分析儀通常使用信號源產生激勵信號，然后測量在被測電路或元件上引起的響應。探測器用于測量反射或傳輸的信號，并將其轉換為電壓或電流信號。

頻率范圍： 阻抗分析儀可以工作在不同的頻率范圍，從直流到高頻甚至微波頻段。工作頻率范圍的選擇取決于應用的需求。

校準： 阻抗分析儀在測量前需要進行校準，以確保測量的準確性。通常使用已知阻抗值的標準器件進行校準，以消除測量系統的影響。

性能評估：

精度： 阻抗分析儀的精度是指測量結果與真實值之間的偏差。高精度是確保測量結果準確性的關鍵要素。

靈敏度： 靈敏度表示阻抗分析儀對于小阻抗變化的檢測能力。高靈敏度對于測量復雜電路和小阻抗值的元件至關重要。

分辨率： 分辨率是指阻抗分析儀能夠分辨的z小變化。較高的分辨率有助于識別電路中微小的阻抗變化。

動態范圍： 動態范圍表示阻抗分析儀能夠測量的阻抗范圍。較大的動態范圍對于測量不同阻抗水平的元件非常重要。

測量速度： 測量速度影響著阻抗分析儀在實際應用中的效率。快速的測量速度對于大量樣本或實時監測要求高的應用非常重要。

頻率分辨率： 在頻域內的分辨率是指阻抗分析儀在頻率上能夠提供多精細的信息。對于復雜電路的分析，高頻率分辨率是關鍵。

穩定性： 阻抗分析儀的穩定性指的是在不同環境條件下，儀器輸出的一致性。穩定性對于長時間測量和長期監測應用至關重要。

自動化和用戶友好性： 先進的阻抗分析儀通常具有自動化功能和用戶友好的界面，以簡化操作流程并提高使用的便利性。

總體而言，阻抗分析儀的性能評估需要綜合考慮精度、靈敏度、分辨率、動態范圍等多個因素，以確保其在各種應用場景下都能夠提供可靠和準確的阻抗測量結果。
