線圈為什么要執行脈沖測試?
由一個或多個線圈組合而成的電感器、變壓器、馬達等繞線元件，通常需要通過下列途徑來完整地評估該線繞元件的品質情況：

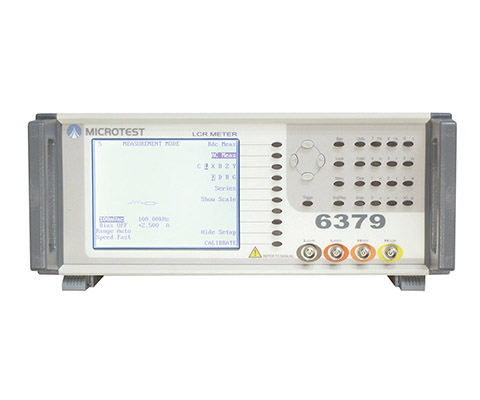

1、線圈之繞線電阻DCR(銅阻)，繞線感量(L)圈數N、圈數比例(Np/Ns)，線圈間容量(Cp)，鐵芯狀態(Q，ACR，LK)等，屬于低壓參數測試。上述項目使用自動變壓測試系統，LCR數字電橋、圈數測試儀、直流低電阻測試儀等完成。
2、不同線圈間或線圈對鐵芯及外殼等的耐壓和絕緣程度，使用耐壓測試儀和絕緣電阻測試儀。
3、線圈自身的的絕緣程度，使用脈沖式線圈測試儀(匝間絕緣測試儀)。
一般生產過程中檢驗合格的元件，使用于電氣電子產品中，即使短期功能正常，但長期使用也可能因線圈自身的絕緣不佳而產生潛在的不良因素，而影響產品的之壽命和穩定性。
絕緣問題導致產品不良的表現：耐久性差，壽命短;抗噪聲能力不佳;高溫下穩定性不好。
常見造成線圈絕緣不良的原因：漆包線，絕緣膠帶或骨架絕緣不良;原始設計的出線方式或加工工藝不良;引腳間未留安全距離或焊錫后的污染物的存在。
繞線工序結束，磁性材料加入前進行脈沖測試，可發現如下不良情況：線圈自身絕緣不良( 波形前段衰減及放電現象);繞線圈數或接線明顯錯誤前段(Lx，前段諧振周期變化);繞線方式錯誤(并聯電容Cx變化，后段諧振周期)。
